Receptores "de TV Satélite" DVB-S2   (Actualizado en septiembre de 2025)

La forma más sencilla de recibir señales DATV en la Banda de 23cm (1,2 Ghz) es adquirir un receptor de TV Satélite tipo DVB-S2 , o bien un combo (doble sintonizador) DVB-T2 + DVB-S2. En Internet se pueden localizar receptores DVB-S2 con precios inferiores a 40€. Algún combo DVB-T2 + DVB-S2 también se puede localizar con precios inferiores a 50€.

La cobertura de frecuencias de estos receptores es desde 950 Mhz hasta 2150 Mhz, por lo que cubren perfectamente nuestra Banda de 23cm, que se extiende desde 1240 Mhz hasta 1300 Mhz.

Es necesario bucar algún modelo que admita un SR (Symbol Rate, velocidad de símbolo) de 1 MS/s (1000 KS/s). La mayoría de los receptores DVB-S2 y DVB-S2X trabajan con SR entre 2 y 45 MS/s o bien entre 2 y 80 MS/s.  Todos estos no sirven, pues en DATV se trabaja casi siempre por debajo de 2 MS/s.

Algunos receptores DVB-S2 o DVB-S2X pueden indicar algo así: " Symbol Rate 1 - 45 MS " o bien " Tasas de Simbolo de 1.000 - 45.000 KS  ".  Estos son válidos para comenzar en DATV, pues muchos repetidores DATV europeos emiten a 1 MS/s  (1000 KS/s)  y este SR es también adecuado para QSOs en directo, pues a 1 MS/s  se obtiene una imagen y un sonido de excelente calidad.

Receptor TV Satélite Digital, DVB-S.  Vista frontal.   Todas las funciones se controlan desde el mando a distancia. Admite SR entre 2 y 45 MS/s, por tanto hoy día no recomendado.	Receptor TV Satélite Digital.  Vista posterior. La antena debe ir al conector LNB IN. Es un conector tipo F. Las salidas Audio y Video se toman en el conector TV SCART. Al ser un receptor económico, no tiene salida HDMI.

Antes de conectar la Antena de 1200 Mhz a uno de esos receptores, hay que tener en cuenta que éstos suministran 13V. / 18V. por su conector de antena. Si usamos una antena de 1200 Mhz que tenga continuidad entre vivo y malla, que es lo habitual, podemos dañar el receptor. Este problema se evita colocando un adaptador "DC BLOCK", tal como podemos ver en la foto de la derecha. Este adaptador permite el paso de la RF pero bloquea los 13V. o 18 V. que salen por el conector "LNB IN".

Receptor (y previo) con el que recibí las primeras emisiones DATV de EA9MH desde Melilla (182 Km) en el verano de 2018. En estas primeras pruebas, EA9MH transmitía con un sistema "Digilite".

Receptor TV Satélite Digital, tipo DVB-S2 , de marca genérica  y precio económico, que compré por Internet a finales del 2018. Tiene salida HDMI y también salidas Audio+Video por conectores RCA. He comprobado que soporta un SR mínimo de 800 KS/s.	Receptor TV Satélite Digital, tipo DVB-S2 , de precio económico,  que compré por Internet a finales del 2018. Tiene salida HDMI y también salidas Audio+Video por conector SCART. He comprobado que soporta un SR mínimo de 1000 KS/s.

El receptor está encendido, pero no recibe señal DATV: el monitor TV  que se ve  al fondo, aparece con la pantalla oscura salvo por  un texto en la parte superior que dice:  "No hay señal". En el receptor está iluminado el Led de encendido, de color rojo.	El receptor está encendido, recibiendo una señal DATV que se muestra en el monitor TV que se ve al fondo. En el receptor, ahora está iluminado el Led verde, lo cual nos indica que está recibiendo una señal DATV válida.

Su nombre es también OPTICUM AX300 Plus, pero su aspecto externo es diferente de la versión del 2018.  Mantiene los dos Led: el de encendido de color rojo y el de señal válida de color verde. Tiene salida HDMI y también salidas Audio+Video por conector SCART. Pulsando la tecla INFO del mando a distancia, nos muestra en pantalla una información sobre calidad de señal mucho mas detallada que la del modelo antiguo. Recibe perfectamente señales DATV a 1 MS/s , en los modos DVB-S2 y DVB-S , codificadas en H264  (MPEG-4). He comprobado que soporta un SR mínimo de 1 MS/s  (1000 KS/s). .

Otros receptores "de TV Satélite" DVB-S2

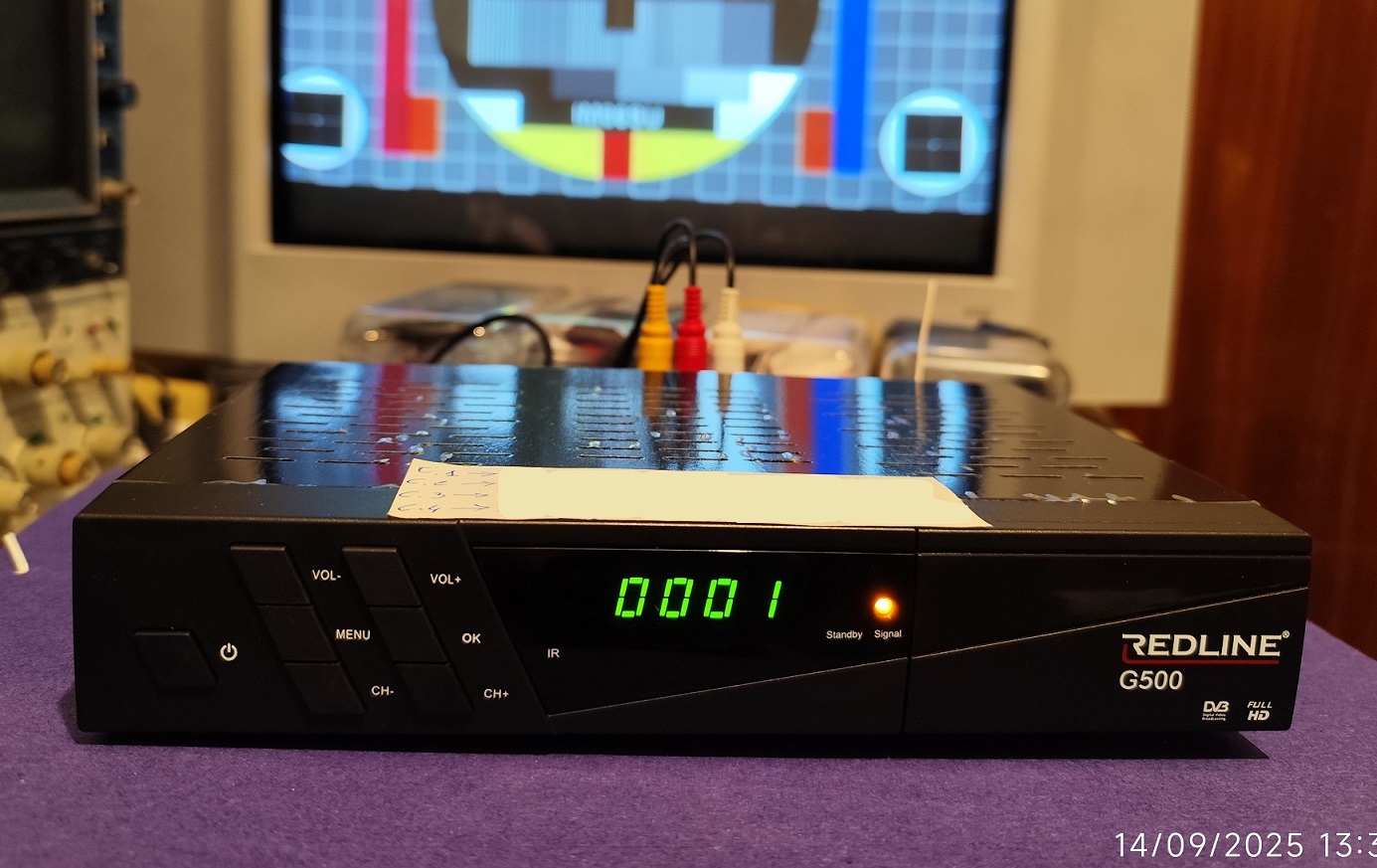

• Este es un modelo DVB-S2 fabricado en el 2021 y que todavía hoy (septiembre de 2025) se puede encontrar en comercios:

• Todavía hoy (septiembre de 2025) podemos encontrar a la venta otros receptores DVB-S2 que aparecieron en el mercado hace años, por ejemplo el de la siguiente foto:

Para trabajar DATV a larga distancia (DX) o bien a través del Satélite QO-100, es habitual operar con SR inferiores a 1000 KS/s. Pero casi ningún receptor DVB-S2 o DVB-S2X 4K  es capaz de recibir señales con SR inferiores a 1000 KS/s  (y la mayoría ni siquera "bajan" hasta 1000 KS/s.)

• Sintonizador MiniTiouner V2

- Tuner Serit FTS-4334LV NIM - Cobertura de frecuencias desde 143 Mhz hasta 2450 MHz. - Admite SR desde 33 KS/s hasta 28000 KS/s - Modos DATV:  DVB-S  y  DVB-S2
Este módulo sintonizador MiniTiouner podemos adquirirlo en forma de semi-kit en el  BATC , para lo cual es necesario asociarse. (La cuota anual es muy razonable) El coste total del MiniTiouner se puede estimar en unas 100 Libras.
MiniTiouner V2  del  BATC . Las intrucciones para su montaje podemos verlas en este enlace
Hace un tiempo estaban disponibles diversos clones del sintonizador MiniTiouner , pero desde el 2024 están agotados en sus proveedores:
- Ya no es posible adquirir el semi-kit MiniTiouner-S de la asociación francesa R E F                     - Ya no hay existencias del  MiniTiouner Express que estaba disponible en la web DATV Express

• Software de recepción para PC

Si queremos hacer DX es necesario colocar un preamplificador (previo) de 1,2 Ghz entre la antena y el receptor. Es conveniente que sea un previo de bajo nivel de ruido y que tenga una selectividad razonable.
Una ventaja adicional es que al usar un previo ya no necesitamos el adaptador "DC BLOCK" para evitar que los 13V. del receptor alcancen la antena.

Previo "Elektor" de EA7GLU  (Actualizado en septiembre de 2023)

Las siguientes fotos muestran el interior del previo (vista superior y vista inferior) que estoy usando para DATV y también para ATV.

Para apreciar mejor los detalles, se pueden abrir las imágenes en una pestaña nueva.

Se trata del conocido previo que la revista Elektor publicó en Julio de 1996. Lleva una primera etapa con un Gas-Fet MGF1302 , seguida de un filtro microstrip de 3 líneas resonantes con ajuste por trimmer de 5 pF. Finalmente, la señal se vuelve a amplificar con dos MMIC tipo MAR-6 o similar.

La ganancia de este previo de 3 etapas es demasiado alta para entornos urbanos: en mi QTH tengo a 150 metros una Estación Base de Telefonía Móvil. Casi todos los receptores ATV que he probado se saturan. Por tanto he tenido que hacer algunas modificaciones que la práctica ha demostrado imprescindibles para recibir DATV y ATV en mi QTH sin sufrir interferencias de Estaciones Base de Telefonía Móvil.

Las modificaciones son:

1 - Eliminar el segundo MAR-6.
2 - Colocar un atenuador en "pi" de unos 12 dB desde el circuito impreso al conector BNC de salida. Las 3 resistencias en "pi" tienen los siguientes valores: 75 ohm - 100 ohm - 75 ohm. Los 75 ohm en el circuito impreso son dos resistencias SMD de 150 ohm en paralelo. Las otras resistencias son convencionales, de 1/4 W.

Efectuadas estas modificaciones, he medido la ganancia y ha resultado ser de unos 14 dB.

Hasta ahora, sólo he podido recibir la señal DATV de EA9MH con este previo.

He probado otros dos previos, también con el MGF1302 y con una ganancia similar, del orden de 12 dB, que me dan buen resultado en  ATV , pero con ninguno de ellos he podido ver la señal lejana (182 Km) de EA9MH en DATV.

Siendo muy similar la ganancia de los tres previos que he probado, la única diferencia apreciable entre ellos es que este tiene muy buena selectividad.

Los otros previos presentan una respuesta escasamente selectiva debido a sus particulares diseños: en unos su respuesta se extiende muy por debajo de nuestra Banda y en otros se extiende muy por encima de ella. En ambas zonas hay señales muy fuertes de Estaciones Base de Telefonía Móvil: 950 Mhz, 1800 Mhz y 2100 Mhz.

Mi conclusión es que la selectividad de las 3 líneas microstrip de este previo es imprescindible para que los receptores DVB-S y DVB-S2 sean capaces de captar señales DATV lejanas.

El motivo es que los receptores DVB-S/S2 no disponen internamente de Filtros de RF antes de su mezclador, por lo que éste está expuesto a cualquier señal interferente de cualquier frecuencia que llegue desde la antena. Esto, en un ambiente urbano con una o más Estaciones Base de Telefonía Móvil transmitiendo en 950 Mhz, 1800 Mhz, 2100 Mhz,  reduce notablemente la sensibilidad de cualquier receptor DVB-S/S2.

Para recibir señales DATV lejanas, no queda más remedio que conectar entre la antena y el receptor DVB-S/S2, un preamplificador para la Banda de 23cm que tenga buena selectividad.
