DATV en 23cm (
1,2 Ghz )
Cómo recibir DATV en 23cm
Receptores
"de TV
Satélite" DVB-S2 (Actualizado en
marzo de 2025)
La forma más sencilla de recibir señales DATV
en la Banda de 23cm (1,2 Ghz) es adquirir un receptor
de TV Satélite tipo DVB-S2 , o bien un combo (doble sintonizador) DVB-T2 + DVB-S2.
En Internet se pueden localizar receptores DVB-S2 con precios
sobre 35 €. Algún combo DVB-T2 + DVB-S2 también se puede localizar
sobre unos 45 €.
La cobertura de frecuencias de estos receptores es
desde 950 Mhz hasta 2050
Mhz, por lo que cubren perfectamente nuestra Banda de 23cm, que se
extiende desde 1240 Mhz hasta 1300 Mhz.
El SR (Symbol Rate, velocidad de símbolo) mínimo que pueden recibir muchos de (aunque no todos) los receptores DVB-S2
es de 1000 KS/s , mientras que algún modelo específico DVB-S2X
de alto precio puede bajar hasta 125 KS/s , que es una velocidad usada sólo
para
DX cuando las condiciones son difíciles.
Muchos repetidores DATV
europeos emiten a 1000
KS/s. Este SR es también adecuado para QSOs en
directo, pues a esta velocidad de transmisión se obtiene una imagen y
un sonido de
excelente calidad.
|
|

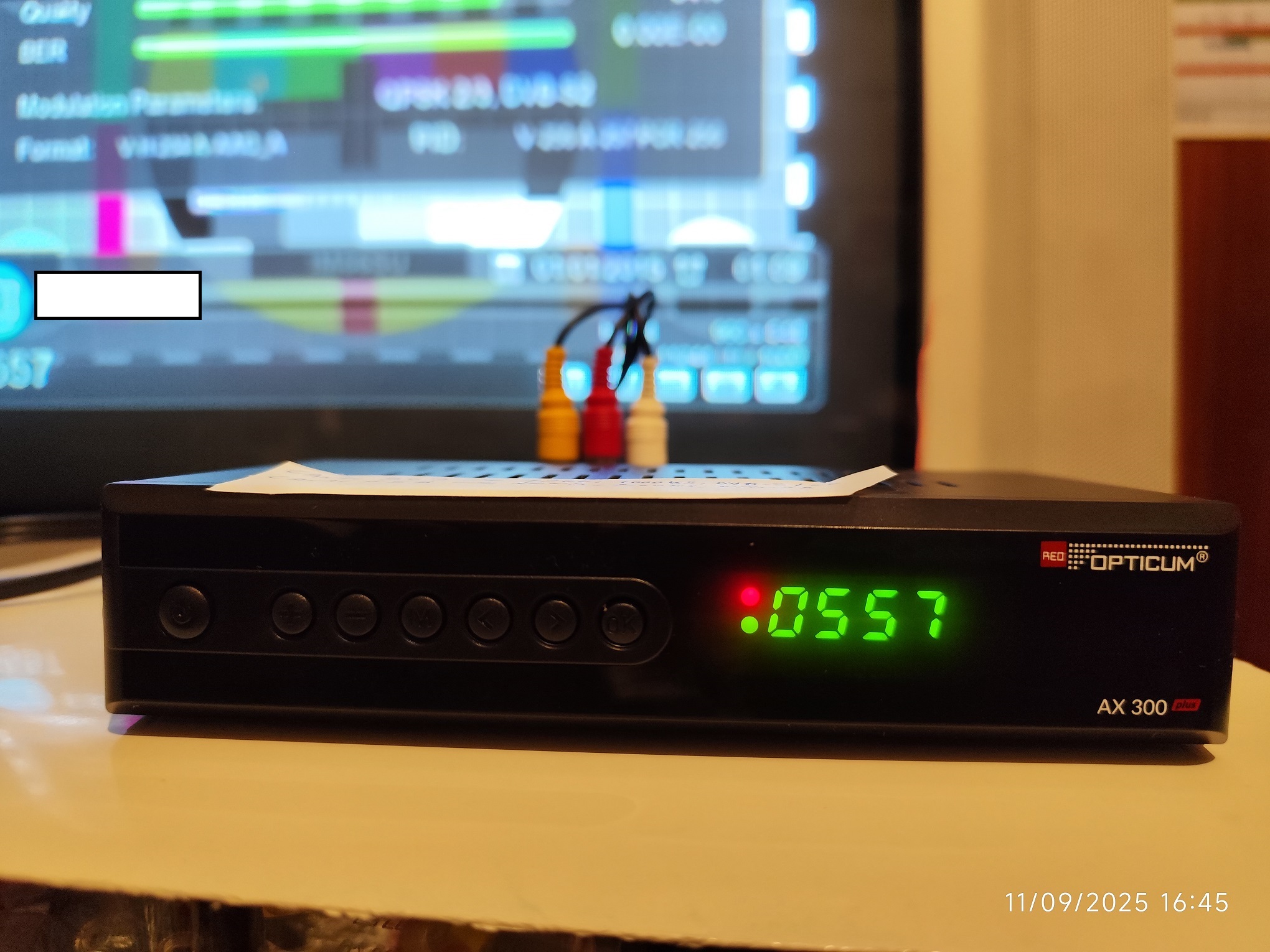

Receptor TV Satélite Digital, modelo económico.
Vista
frontal.
Todas las funciones se controlan desde el mando a
distancia.
|
Receptor TV Satélite Digital. Vista
posterior.
La antena debe ir al conector LNB IN. Es un conector tipo F.
Las salidas Audio
y Video se
toman en el conector TV
SCART.
Al ser un receptor económico, no tiene salida HDMI.
|
Antes de conectar la Antena de 1200 Mhz a
uno de esos
receptores, hay que tener en cuenta que éstos suministran 13V. / 18V.
por su conector de antena. Si usamos una antena
de 1200 Mhz que tenga continuidad entre vivo y malla, que es lo
habitual, podemos dañar el
receptor. Este problema se evita colocando un adaptador "DC BLOCK", tal
como podemos ver en la foto de la derecha. Este
adaptador permite
el paso de la RF pero bloquea los 13V. o 18 V. que salen por el
conector "LNB
IN".
|
Receptor (y previo) con el que recibí las
primeras emisiones
DATV de EA9MH desde Melilla (182 Km) en el verano de 2018.
En estas primeras pruebas, EA9MH transmitía con un sistema "Digilite".
|
Las primeras pruebas DATV en
el verano del 2018 las efectuamos en la frecuencia de 1244 MHz , son
un SR
de 4
MS/s y códec MPEG-2.
Estos parámetros son adecuados para recibir la señal con
el hoy anticuado Receptor Digital de TV por Satélite
tipo DVB-S que utilizamos en 2018.
Hoy día, para recibir señales DATV
podemos usar un receptor DVB-S2. Muchos de estos receptores (aunque no todos) permiten recibir emisiones DATV a
la velocidad relativamente baja de 1000 KS/s ,
codificadas en H264.
Con estas
condiciones de transmisión se obtiene una imagen y un sonido
de
excelente calidad ocupando un ancho de Banda 4 veces inferior
al
de nuestras pruebas iniciales a 4 MS/s , que estaban codificadas en
MPEG-2. Esta reducción en el Ancho de
Banda mejora notablemente la relación Señal/Ruido en
recepción, lo
cual facilita conseguir mayores alcances.
|
|
Receptor TV Satélite Digital, tipo DVB-S2 , de
marca genérica
y precio económico, que compré por Internet a finales del 2018.
Tiene salida HDMI
y también salidas Audio+Video.
He comprobado que soporta un SR mínimo de 800 KS/s.
|
Receptor TV Satélite
Digital, tipo DVB-S2 , de precio económico,
que compré por Internet a finales del 2018.
Tiene salida HDMI
y también Audio+Video por conector
SCART.
He comprobado que soporta un SR mínimo de 1000 KS/s. |
Estos dos tipos de receptores permiten que se les configure arbitrariamente
la frecuencia del Oscilador Local del LNB. Por tanto, se les
puede configurar como si tuviesen conectado un LNB
con un
sólo Oscilador
Local de frecuencia 0 Mhz. De esta forma, al introducir los datos del
Transponder, se escribe la frecuencia correcta que deseamos
recibir, por ejemplo 1244 Mhz.
En
estos Receptores TV Satelite, los parámetros Frecuencia y SR se
encuentran ubicados, junto a otros,
en la sección
"Transponder" de cada uno de los distintos "Satélites" que
vienen grabados de fábrica.
Es necesario crear un "satélite" nuevo, con un nombre inequívoco, como por ejemplo
DATV1244, y seguidamente crear dentro de este "satélite" su primer "transponder" con los
parámetros Frecuencia
y SR.
Como ejemplo, Frecuencia = 1244 Mhz y SR = 1000 KS/s. El
parámetro H ó V (polaridad) es
indiferente, pues en DATV
23cm no usamos LNB. Si
elegimos la polaridad V , el receptor enviará unos 13 V. por
el
conector de entrada de RF (conector LNB). Si elegimos H , enviará 18 V.
Con esos parámetros grabados,
hay que iniciar una búsqueda TP
(búsqueda en este transponder) y al cabo de unos segundos el receptor
encontrará
nuestra emisión. También podemos iniciar una búsqueda "a ciegas"
(Blind) sólo en nuestro "satélite" y al cabo de un
rato el receptor encontrará
nuestra emisión.
En las fotos anteriores,
el receptor de la
izquierda es el que usé a finales del 2018 para pruebas, pues pulsando su
tecla INFO muestra en pantalla una información
básica que incluye Nivel
de Señal y Calidad
de Señal.
Por otro lado, el receptor de la derecha dispone de
un Led
indicador de Señal (de color verde), situado debajo del
Led de encendido (de color rojo), tal como podemos ver en las
siguientes fotos:
|
|
El receptor está encendido, pero no recibe señal
DATV: el monitor TV
que se ve al fondo, aparece con la
pantalla oscura salvo por
un texto en la parte superior que dice:
"No hay señal".
En el receptor está iluminado el Led de encendido, de color
rojo.
|
El receptor está
encendido, recibiendo una señal DATV que se muestra
en el monitor TV que se ve al fondo.
En el receptor, ahora está iluminado el Led verde, lo cual nos indica
que está recibiendo una señal DATV válida. |
Otros receptores
"de TV
Satélite" DVB-S2
Todavía hoy (marzo de 2025) podemos encontrar a la venta otros receptores interesantes, como el
de la siguiente foto:

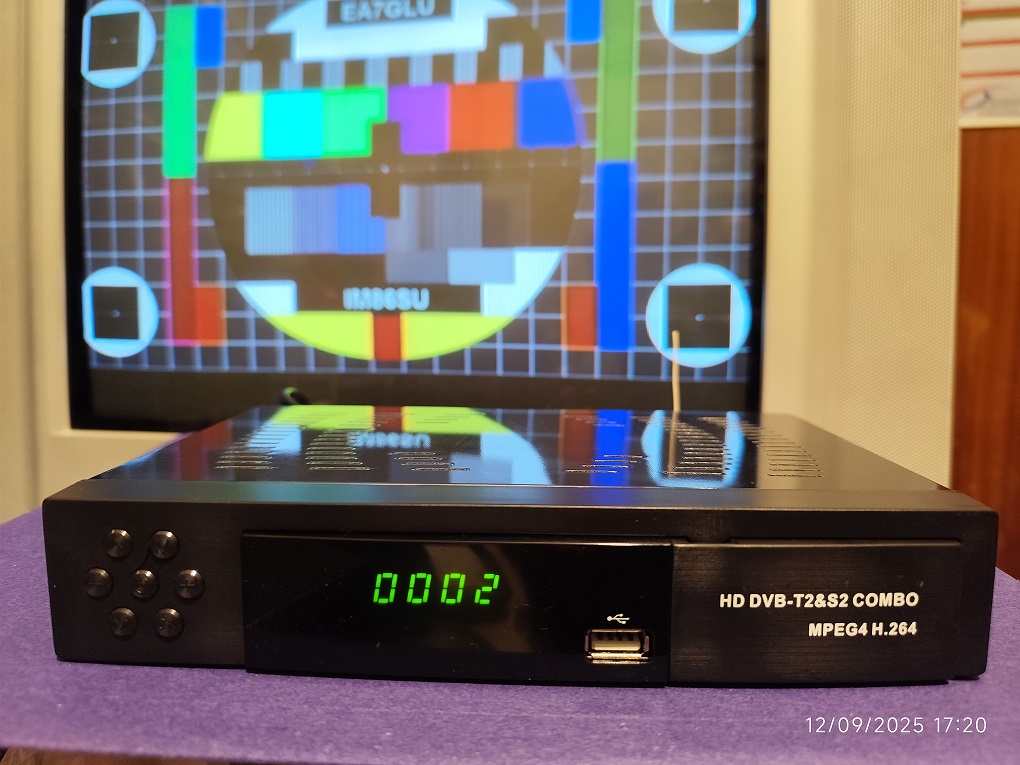

Este receptor es un "combo" (doble sintonizador) DVB-T2 (Televisión
Digital Terrestre) y DVB-S2
(Televisión Digital por Satélite).
Según tengo entendido, este receptor también tiene un Led indicador de Señal y en el 2020 fue
usado en algún Repetidor DATV europeo.
Este receptor se puede localizar en Internet buscando por la siguiente
frase: DVB-T2+S2
Combo HD 1080p Tuner Decoder Satellite TV Receiver HDTV Set top Box
Según
sus especificaciones técnicas, parece que su sensibilidad es algo mejor
que la de mis dos receptores DVB-S2 mostrados más arriba.
Yo todavía no he conseguido este
receptor, por tanto no he podido probarlo
y desconozco el SR mínimo que soporta.
Por otro lado, en esta Web , su autor nos muestra
sus pruebas en DATV
y un receptor
comercial que, según dice, puede recibir emisiones DATV
con
SR inferiores a 1000 KS/s.
Parece que ese receptor cumple el estándar DVB-S2X
, por lo que está diseñado para recibir emisiones
comerciales de TV Satélite con resolución
4K.
El modelo es: Octagon
SF8008 con el Tuner
Si2166D (DVB-S2X)

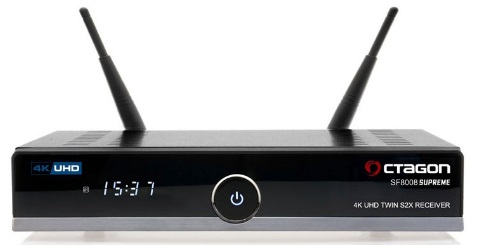

Esta es una foto que he localizado en Internet que creo
corresponde al modelo señalado:
Yo todavía no he conseguido este
receptor, por tanto no he podido probarlo
y desconozco el SR mínimo que soporta.
AVISO : No todos los receptores DVB-S2X admiten SR de 1000 KS/s o inferiores.
Por ejemplo: el receptor DVB-S2X económico modelo GTMEDIA V7 S5X , solo "baja" hasta 1500 KS/s, por lo que no lo recomiendo para DATV.
Y seguramente hay más marcas y modelos que se comportan igual.
Sistema de
recepción "MiniTioune" específico para SR reducidos:
Sintonizador +
Software para PC
Para trabajar DATV
a larga distancia (DX) o bien a través del Satélite QO-100, es habitual
operar con SR
inferiores a 1000
KS/s. Nuestro problema para hacer DATV es que la mayoría de los receptores DVB-S2 comerciales no son
capaces de
recibir señales con SR inferiores a 1000 KS/s (y algunos ni siquera "bajan" hasta 1000 KS/s.)
Para solucionar este
problema, F6DZP
hace tiempo desarrolló un Sistema
de Recepción para DATV que
admite SR muy reducidos: el MiniTioune
Consiste
en un
módulo sintonizador
"MiniTiouner" que se conecta por USB con un PC con Windows
en
el que se
ejecuta el software
"MiniTioune" escrito por F6DZP .
Detalles de
los componentes del sistema:
- Sintonizador
MiniTiouner V2
- Tuner Serit FTS-4334LV NIM
- Cobertura de frecuencias desde 143 Mhz hasta 2450 MHz.
- Admite SR desde 33 KS/s hasta 28000 KS/s
- Modos DATV:
DVB-S y DVB-S2
|
|
Este módulo sintonizador MiniTiouner podemos
adquirirlo en forma de semi-kit en el BATC
, para lo cual es necesario asociarse. (La cuota anual es muy
razonable)
El coste total del MiniTiouner
se puede estimar en unas 100 Libras. |
|
 |
|
MiniTiouner V2
del BATC . Las intrucciones
para su montaje podemos verlas en este enlace
|
|
Actualmente (mayo del 2024) los diversos clones del sintonizador MiniTiouner están
agotados en sus proveedores alternativos: |
|
- Ya no es posible
adquirir el semi-kit MiniTiouner-S
de la asociación francesa R E F
- Ya no hay existencias
del MiniTiouner
Express que hasta hace poco estaba disponible en la web DATV
Express |
|
- Software de recepción para PC
- Gestiona el NIM Serit FTS-4334LV y
equivalentes
- Admite SR desde 33 KS/s hasta 28 MS/s
- Modos DATV:
DVB-S y DVB-S2
- Códecs: Mpeg-2, H264, H265
|
|
| El software de recepción para PC es el Minitioune
, escrito por F6DZP,
que se puede
descargar del Foro VivaDATV . Para
ello, previamente es necesario registrarse. |
|
|
|
Es
un excelente software que nos permite recibir señales DATV
de cualquier SR y que además nos presenta
múltiples medidas
de la calidad de la señal recibida. Es especialmente
importante
el valor C/N
MER , así como la Constelación
de la señal.
|
|
|
|
La siguiente foto muestra una prueba del Sistema
de Recepción MiniTioune recibiendo la
señal de mi transmisor Portsdown en 23cm con SR 1000 KS/s y Códec
H264 :
Vemos que
la imagen emitida tiene una resolución de 704 x 576
pixel.
La siguiente foto muestra una prueba del Sistema
de Recepción MiniTioune recibiendo la
señal de mi transmisor Portsdown en 23cm con SR de sólo 200 KS/s y Códec
H264 :
Vemos que, gracias al
códec H264, la calidad de imagen de 704 x 576
pixel se mantiene
a pesar de este SR de
sólo 200 KS/s.
El códec MPEG-2 es incapaz de funcionar a este SR.
Ningún receptor DVB-S2
comercial que yo conozca, es capaz de recibir un SR de sólo 200 KS/s.
Preamplificador
de 23cm para DATV
Si
queremos hacer DX es necesario colocar un preamplificador (previo) de 1,2 Ghz
entre la antena y el receptor. Es conveniente que sea un previo de bajo nivel de ruido y que tenga una selectividad razonable.
Una ventaja adicional es que al usar un previo ya no necesitamos el
adaptador "DC BLOCK" para evitar que los 13V. del receptor alcancen la
antena.
Previo "Elektor"
de EA7GLU (Actualizado en septiembre de 2023)
Las siguientes fotos
muestran el interior del previo (vista superior y vista inferior) que
estoy usando para
DATV y
también para ATV.
Se trata del conocido
previo que la revista Elektor
publicó en Julio de 1996.
Lleva una primera etapa con un
Gas-Fet MGF1302 , seguida de un filtro microstrip de
3 líneas
resonantes con ajuste por trimmer de 5 pF. Finalmente, la señal se
vuelve a amplificar con dos MMIC tipo MAR-6 o similar.
La
ganancia de este previo de 3 etapas es demasiado alta para
entornos urbanos: en mi QTH tengo a 150 metros una Estación Base de Telefonía Móvil. Casi todos los receptores ATV que he probado se
saturan. Por
tanto he tenido que hacer algunas modificaciones que la
práctica ha demostrado imprescindibles
para recibir DATV
y ATV en
mi QTH sin sufrir interferencias de Estaciones
Base de Telefonía Móvil.
Las modificaciones son:
1 - Eliminar el segundo MAR-6.
2 - Colocar un atenuador en "pi" de unos 8 dB desde el circuito
impreso al conector BNC de salida. Las 3 resistencias en "pi"
tienen los siguientes valores: 150 ohm - 68 ohm - 150 ohm. La
resistencia de de 150 ohmios en
el circuito impreso es SMD. Las
otras resistencias son convencionales, de 1/4 W. La resistencia de 150
Ohmios del lado del conector está formada por dos resistencias de 330
ohm 1/4 W en paralelo.
Efectuadas estas modificaciones, he medido
la ganancia y ha resultado ser de unos 18 dB.
Hasta ahora,
sólo he podido recibir la señal DATV de EA9MH
con este previo.
He probado otros dos previos, también con el
MGF1302 y con una ganancia similar, del orden de 12 dB, que me
dan
buen resultado en ATV ,
pero con
ninguno de ellos he podido ver la señal
lejana (182 Km) de EA9MH en DATV.
Siendo muy similar la ganancia de los tres previos que he
probado,
la única diferencia apreciable entre ellos es que este
tiene muy
buena selectividad.
Los
otros previos presentan una respuesta
escasamente selectiva debido a sus particulares
diseños: en unos su respuesta se extiende
muy por debajo de nuestra Banda y en otros se extiende muy por encima
de ella. En ambas
zonas hay señales muy fuertes de Estaciones Base de Telefonía
Móvil: 950 Mhz, 1800 Mhz y 2100 Mhz.
Mi
conclusión es
que la selectividad de las 3 líneas microstrip de
este previo es imprescindible para que los receptores DVB-S y DVB-S2
sean capaces de captar señales DATV
lejanas.
Después de un
laborioso ajuste de los tres trimmer de 5 pF, he conseguido
esta curva de
respuesta :
El centro de la imagen es
1100 Mhz. Cada división horizontal son 100 Mhz.
Cada división vertical son 10 dB.
La respuesta en
frecuencia es casi plana desde 1240 Mhz hasta 1300 Mhz.
La atenuación a 950 Mhz es mayor de 30 dB. La
atenuación
por encima de 1300 Mhz aumenta con mayor rapidez.
Cómo
transmitir DATV en 23cm
Transmisión
DATV mediante Módulo
SDR
+ Software para PC (Mayo de 2024)
Hoy día (Mayo de 2024), el método mas sencillo para
transmitir DATV
es utilizar un Módulo SDR y un Software DATV
en un PC con Windows.
- El módulo SDR más usado es el Adalm-Pluto,
disponible en España en el proveedor mouser.es
. El precio puede ser ligeramente inferior a 280 € , IVA incluido.
- El
Software DATV
más sencillo de usar es DATV-Express.
Otra
opción
más versátil pero más complicada de poner en marcha
es: EasyDATV
+ OBS
(Mezclador de Vídeo)
En esta foto podemos ver una prueba del programa DATV-Express
transmitiendo DATV
en
la Banda de 23cm mediante el módulo SDR Adalm-Pluto:
En esta prueba, el módulo SDR Adalm-Pluto tiene conectado en su
conector "Tx"
un hilo de 6 cm de logitud. Su conector "Rx" no se usa en
esta ocasión.
El módulo está alimentado desde el PC a través del cable de
datos USB.
El programa es el DATV-Express
V1.25LP14 .Se puede localizar y descargar en el
Foro
VivaDATV .
Su autor indica que
debemos usar un PC con procesador
I5 como mínimo.
El
Vídeo y el Audio a transmitir se capturan mediante una WebCam
que tenga drivers para el Windows que estemos usando.
La WebCam incorporada en este PC Portátil
no funcionó
bien en DATV,
por lo que fue necesario conseguir una WebCam económica (Logitech C270) que se
conectó al PC Portátil por USB.
El
programa también permite seleccionar como fuente de Vídeo y
Audio
una Capturadora de Vídeo USB, siempre que tenga drivers para el Windows
que estemos usando.
En
esta prueba, la frecuencia de trabajo fue 1244 Mhz , el SR
1000
KS/s , modo DVB-S2 y códec H264.
El programa DATV-Express permite
elegir muchos parámetros de transmisión, entre ellos el formato de
Vídeo (relación de aspecto 4:3 o bien 16:9).
La
señal DATV fue
recibida mediante un Receptor Satélite DVB-S2 y mostrada en
un TV convencional con entradas Audio-Video, tal como vemos en la
siguiente foto:
El formato de imagen
transmitido en esta prueba fue 16:9
, por tanto el TV fue configurado para mostrar ese
formato.
La calidad de imagen será
mejor si el Receptor DVB-S2 se conecta a un TV moderno (o un Monitor)
mediante cable HDMI en lugar de los cables Video-Audio.
Por
otro lado, la señal DATV también
se recibió mediante un Sistema MiniTioune
funcionando en otro PC, tal como podemos ver en la siguiente
captura de pantalla:
El Sistema MiniTioune nos presenta multitud de datos que nos informan
de la calidad de la señal DATV.
Como datos básicos, nos indica que la imagen
transmitida en esta prueba tiene un formato de vídeo 16:9 con una resolución de 960 x 544 pixel.
Los datos que nos indican la calidad de la señal DATV recibida
son el valor C/N
MER (aquí vemos 30 dB, valor excelente) y la Constelación
(aquí vemos una QPSK perfecta).
Transmisión
DATV mediante Modulador QPSK
+ Raspberry Pi 3B
Transmisor "Portsdown 2018" de EA7GLU
(Agosto de 2020)
El año 2018, el BATC presentó el Transmisor DATV "Portsdown" .
Este proyecto fue impulsado por G8GKQ,
Dave, presidente del BATC
y está basado en los trabajos de F5OEO.
En el
proyecto Portsdown, el
procesador digital de las señales de Video y Audio no es un PC sino un
pequeño y económico computador de bolsillo: la Raspberry Pi 3B , en la
que se ejecuta el software Portsdown 2018.
El Portsdown
puede ser manejado
remotamente mediante un menú en una Consola de Texto. La
conexión es SSH,
normalmente desde otro PC en nuestra propia Red Local.
Para
funcionamiento totalmente autónomo, se le puede conectar una
pequeña pantalla táctil
de 3,5" o mejor el modelo de 7". De esta forma, se puede construir un
transmisor DATV
compacto.
El Portsdown
admite Video de varias fuentes: la Cámara
Pi , cualquier señal
de Video mediante un "Pincho USB"
digitalizador de Video y también algunos modelos de Webcam.
De foma similar, admite Audio mediante
un "Pincho USB" digitalizador de Audio.
La señal de Vídeo (y Audio) una vez procesada, está disponible en dos
de los 40 pines I/O de la Raspberry Pi 3B. Estas son
las señales I
y Q que
llevaremos al Modulador QPSK.
El proyecto Portsdown desarrolló durante el año 2018 un Modulador QPSK específico,
con Filtros de Nyquist conmutables para 6 velocidades de
símbolo diferentes: desde 4 Ms/s hasta 125 Ks/s.
No obstante se pueden
usar otros moduladores QPSK, como por ejemplo el Digilite,
siempre
que los componentes de sus filtros sean actualizados
a la
velocidad de símbolo ( SR
) que nos entregue la Raspberry Pi 3B.
Mi transmisor DATV
corresponde al diseño
Portsdown del 2018, por lo que cuenta con la
tarjeta Modulador QPSK y
un Generador de
Portadora basado en el PLL con VCO integrado modelo
ADF4351, tal como podemos ver en la siguiente foto de mi montaje
experimental :
En la siguientes fotos se puede ver la imagen generada
por este transmisor DATV y
recibida por el receptor DVB-S2 de marca genérica que
he mostrado más arriba en la sección "Receptores de
TV
Satélite DVB-S2".
|
|
Imagen DATV captada por la Cámara Pi , enviada a 1
MS/s ,
recibida por un receptor DVB-S2 y mostrada
en
el monitor TRC de 22 pulgadas.
El software Portsdown en la Raspbery Pi 3B inserta
automáticamente
mi indicativo en la esquina superior izquierda de la imagen.
|
El receptor DVB-S2
muestra los parámetros de recepción, incluyendo
el nivel de
señal ( 65% ) y la calidad
de señal (
84% ).
En esta prueba, la señal de 3 mW generada en el Modulador QPSK
no se radia por ninguna antena, sino que la llevo por cable
coaxial
al Analizador de Espectro.
El receptor DVB-S2 tiene como antena un hilo de 6 cm
insertado en su conector LNB. |
En las siguientes fotos se puede ver la pureza espectral de la señal
QPSK de 1244 Mhz generada por este transmisor Portsdown 2018 :
|
|
Señal DATV con modulación QPSK a 1 Ms/s.
Span: 1 Mhz por división.
Los primeros lóbulos laterales están a -30 dB.
|
Señal DATV
con modulación QPSK a 1 Ms/s.
Span: 10 Mhz por división. |
La señal QPSK tiene una
pureza espectral adecuada para aplicarla
directamente a la cadena amplificadora usada anteriormente en ATV.
No
es necesario ningún filtro, excepto el habitual Filtro Pasabajos
incorporado en la salida de cualquier Amplificador de Potencia.
Aunque
el diseño hardware mostrado es del año 2018, admite también las
sucesivas versiones del software Portsdown, hasta la versión
2020,
denominada Portsdown 2020.
Esta versión 2020, que funciona en la misma Raspberry Pi 3B, es la que
estoy usando actualmente.
La
mejora más importante del software "Portsdown 2020" para la Raspberry
Pi 3B, es que puede codificar Video y Audio no sólo en
MPEG-2,
sino también en H264. Esto es fundamental si
queremos usar
bajas
velocidades, pues MPEG-2 no funciona por debajo de 500 Ks/s. Por tanto,
para cualquier velocidad por debajo de 500 Ks/s hay que usar H264.
La siguiente foto muestra una prueba de mi transmisor Portsdown en
23cm,
códec H264 ,
SR 1000 KS/s
, modo DVB-S,
recibida con el sistema Minitioune :
Esta imagen
generada en H264 tiene una resolución de 704 x 576 pixel
La siguiente foto muestra una prueba de mi transmisor Portsdown en
23cm,
códec H264 ,
SR 200 KS/s
, modo DVB-S,
recibida con el sistema Minitioune :
Vemos que, gracias al
códec H264, la calidad de imagen a 704 x 576 pixel se mantiene
a pesar de este SR de
sólo 200 KS/s.
El códec MPEG-2 es incapaz de funcionar a este SR.
Viendo que mi transmisor Portsdown 2018
con el
software "Portsdown 2020", funciona perfectamente,
las
siguiente tarea ha sido amplificar la señal DATV de
3 mW hasta el
nivel
necesario para atacar al amplificador
de 20W, cuidando de que la
amplificación se mantenga suficientemente lineal a lo largo de toda la
cadena.
Después de varias pruebas, he elegido un
pequeño módulo denominado RF
AMP
V2.0 , que consigue amplificar la
señal DATV de 3 mW
hasta los 100
mW.
Este módulo se puede encontrar en aliexpress.es buscando con la frase
"RF AMP V2.0". Lo anuncian como LNA (amplificador de bajo ruido y banda
ancha). Es más caro que otros LNA , pero éste es capaz de alcanzar una
potencia de salida algo mayor de 100 mW sin saturación. Consume 90 mA a 5 V. El dispositivo
amplificador (U1 en la foto) es el SPF5189Z .
AVISO : Hay módulos "RF AMP V2.0" falsos a la venta en aliexpress y en ebay: tienen
el mismo nombre y el aspecto es casi igual al de
la foto, pero el dispositivo
amplificador no es el mismo aunque tenga grabada en el chip la misma
referencia !!!
Los primeros módulos falsos que recibí consumen
unos 180 mA a 5 V. y entregan una potencia 3 dB
inferior al de la foto.
Hay otros módulos que llevan un blindaje que no
permite ver los componentes y que tiene escrita la misma
referencia SPF....
También son falsos: excesivo consumo y mucha
menor potencia de salida que el de la foto. Éstos son los peores.
Los
primeros módulos falsos que recibí con casi iguales al de la foto, pero se distinguen porque no
llevan escrita la otra referencia que podemos
ver en la foto debajo del nombre "RF AMP V2.0".
En los módulos falsos, ese espacio de la PCB no tiene nada escrito.
Un detalle más: Estando
cualquiera de estos módulos falsos sin conectar, si medimos Ohmios
entre +5V. y Masa,
el polímetro digital muestra 3,5 Ohm. (yo pensé
que estaba averiado).
Pero, aunque parezca imposible, al
conectarlo a +5V. consume "solo" 180 mA. |
Los 100 mW que entrega el módulo de la foto son
aplicados a la entrada del Amplificador ATV de
20W (módulo M57762 ) , el
cual con esa excitación entrega unos 5
W.
En DATV no
es aconsejable atacar al módulo M57762 con más de 100
mW, pues la señal DATV
modulada en QPSK necesita ser amplificada con la mayor
linealidad posible.
Con esos 5W
y la antena direccional de ATV (25 elementos)
he establecido varios
QSO DATV con
EA9MH (distancia 182 Km) , que me ha reportado niveles C/N MER de hasta
17
dB (D14).
Transmisión
DATV mediante Módulo
SDR + Raspberry Pi 3B
Transmisor "Portsdown 2020" de EA9MH
(Agosto de 2021)
Con la versión 2020 del software Portsdown, se abandonó el Hardware de
RF específico para generar la señal QPSK (Generador de Portadora +
Modulador QPSK), siendo todo esto sustituido por el módulo SDR
denominado LimeSDR
Mini, conectado a la Raspberry Pi3B por USB. Debido al consumo del LimeSDR
Mini , la conexión USB debe ser mediante un Hub USB con alimentación propia.
El LimeSDR
Mini simplifica la parte de RF y permite usar otros tipos de modulación
además del QPSK. Además, puede generar señales DATV
en el modo DVB-S2
, que desde entonces viene siendo el modo más usado en DATV. La cobertura de frecuencias es desde 50 MHz hasta 3000 Mhz, siendo su potencia de salida es
del orden de +10 dBm
(unos 10 mW).
Desde el verano del 2021, ésta es la versión de Transmisor DATV que
tiene operativa EA9MH : Portsdown
2020.
Transmisión
DATV mediante Módulo
SDR + Raspberry Pi 4 (Actualizado en mayo de 2024)
El último desarrollo del BATC en cuanto
a Transmisores DATV
es el Portsdown
4
Aunque el Portsdown
2020 sigue siendo soportado, para nuevos montajes
el BATC
recomienda construir un sistema Portsdown
4.
El software Portsdown
4 funciona sólo en una Raspberry Pi 4.
El Portsdown
4 está diseñado para funcionar junto con la Pantalla Táctil de 7" oficial de Raspberry Pi , conectada por cable de cinta plana a la Raspberry Pi 4.
Esta pantalla táctil se puede localizar en diferentes proveedores buscando por "7 inch Element 14 touchscreen".
Mediante esta pantalla táctil se controla el Portsdown
4 completamente.
El BATC avisa que no se debe usar una pantalla cualquiera de 7" conectada por HDMI, pues este tipo de pantallas no están soportadas.
El hardware de RF
del Portsdown 4 es un Módulo SDR: se puede
usar LimeSDR
Mini o bien Adalm-Pluto.
Inicialmente, durante 2020 y 2021, el Módulo SDR más usado fue el LimeSDR Mini,
conectado
por USB a la
Raspberry
Pi.
Actualmente (mayo de 2024) el LimeSDR
Mini está agotado, aunque ya está disponible la nueva
versión LimeSDR
Mini-2 , que es soportada por el Portsdown
4. Pero
el precio del LimeSDR
Mini-2 supera los 400 €.
Desde el BATC
recomiendan conseguir el Módulo SDR denominado Adalm-Pluto,
disponible en España en el proveedor mouser.es , con un precio ligeramente inferior a 280 €, IVA incluido.
El sistema Portsdown
4 no es sólo un Transmisor: podemos construir un compacto
Transceptor ATV añadiendo el módulo sintonizador Minitiouner,
mencionado en la sección "Receptores DATV" de esta página.
Antes de iniciar el montaje del sistema Portsdown 4
, es conveniente estudiar detenidamente la información técnica
disponible en su página
web específica.
Volver a la página DATV de EA7GLU
