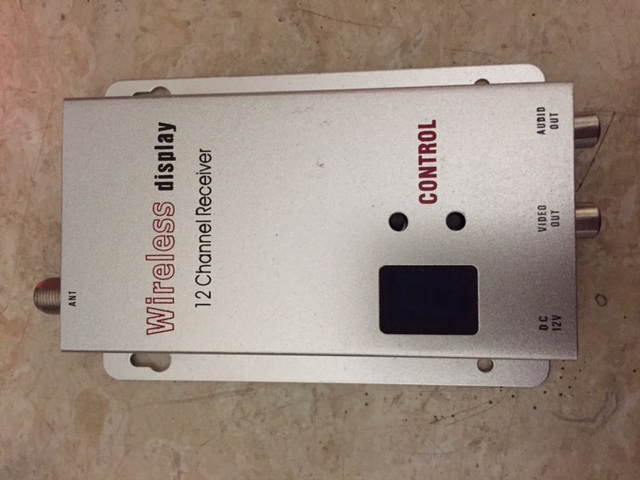

| Recientemente, un amigo compró un conjunto de emisor y receptor de TV diseñados para FPV (cámara TV instalada en un aeromodelo o un "dron") con el fin de usarlos en ATV, ya que alguno de los canales de este modelo cae en nuestra Banda de 23 cm. |
| El receptor recibe bien la señal de video de nuestros QSO locales, pero no recibe el audio que habitualmente emitimos en una subportadora de 6,5 Mhz. Sólo se oye ruido. |
| Vista exterior del receptor | Vista interior del receptor |
|
|

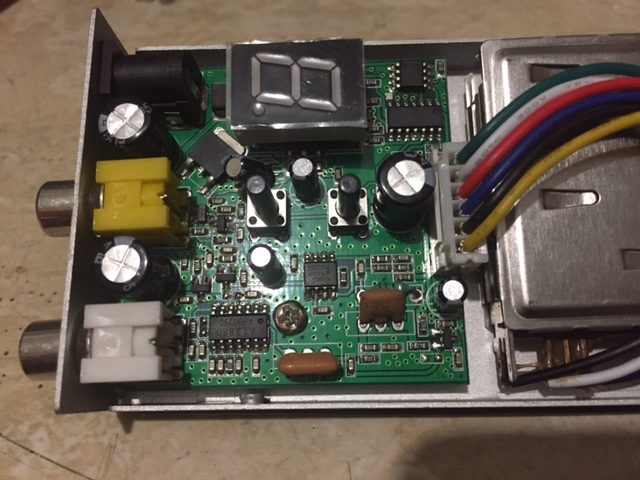

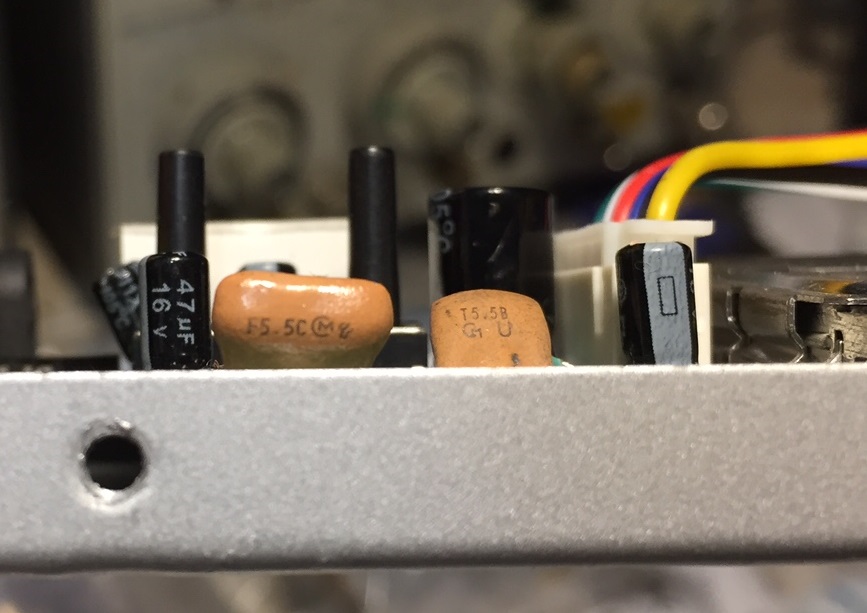

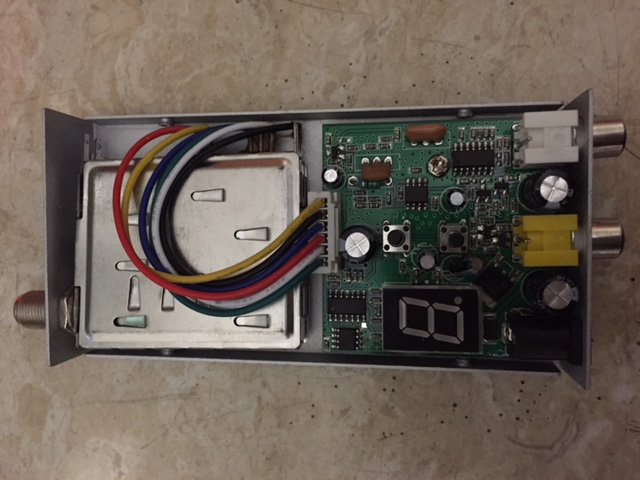

| Análisis del receptor Vemos que la parte de RF consiste en un sintonizador similar a los Comtech. Incluye un PLL tipo TSA5055T con cristal de 4 Mhz. La otra parte es una placa de circuito impreso en la que podemos identificar un Procesador, una EEPROM 24C02, el amplificador de video NE592D y el demodulador de audio AT2860B, que parece idéntico al U2860B. Esta es la Hoja de Características del U2860B (documento PDF) Es un demodulador de sonido de TV que puede soportar dos canales de sonido de forma simultánea. En este receptor solo hay un canal de sonido. Demodula por PLL cualquier subportadora de audio entre 4,5 Mhz y 6,5 Mhz sin necesidad de ajuste. Sólo necesita delante de su entrada un filtro sintonizado a la frecuencia de la subportadora. En el receptor hay dos filtros cerámicos que podemos ver en esta foto:  El filtro marcado F5.5C , situado ligeramente a la izquierda del centro de la foto, es el filtro sintonizado a la subportadora de audio. Vemos que su frecuencia es 5,5 Mhz. Junto al filtro está el AT2860B. El otro filtro que vemos en el centro de la foto, marcado T5.5B , es una "trampa" de 5,5 Mhz para la señal de video. Cerca de él está el NE592D. En la siguiente foto podemos ver la posición de ambos filtros en la placa:  Búsqueda de una solución La solución podría ser cambiar el filtro F5.5C por otro similar pero de 6,5 Mhz, que podría denominarse F6.5C. De hecho, en el catálogo de Murata hay un filtro SFE 6.5 MB que puede servir. Pero no disponemos ahora de ese filtro. Y no lo encuentro en mis proveedores habituales. A falta de un filtro cerámico, he pensado construir un sencillo filtro LC sintonizado en 6,5 Mhz. Por otro lado, en lugar de sustituir el filtro actual de 5,5 Mhz he considerado mantenerlo y ponerle en paralelo mi filtro LC de 6,5 Mhz, con lo que podría conseguir que el receptor demodulase audio transmitido con subportadora de 5,5 Mhz o de 6,5 Mhz de forma indistinta, ya que el AT2860B se engancha a la frecuencia de la subportadora que le llegue. Después de algunas pruebas, parece adecuado un Filtro Serie formado por una inductancia de 22 uH en serie con un condensador de 18 pF. Lo he colocado de un extremo a otro del filtro cerámico F5.5C , por la parte inferior de la placa, tal como muestra la siguiente foto:  CUIDADO: El condensador de 18 pF no debe quedar junto al borde de la placa, sino que debe estar unos 3 mm al interior. De lo contrario, el tornillo del exterior de la caja que va en ese lado podría tocar y romper el condensador. |

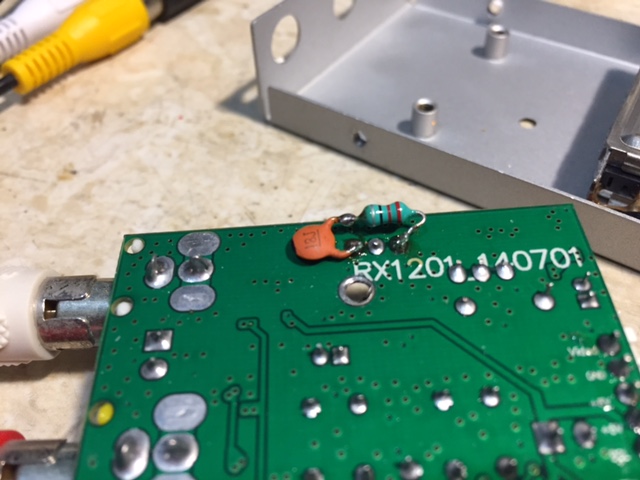

| Resultados Ahora, este receptor demodula perfectamente el audio a 6,5 Mhz de nuestras emisiones locales de ATV. Y caso de recibir otras señales de TV con la subportadora a 5,5 Mhz también las demodula perfectamente sin que el usuario tenga que hacer nada. |
|
|
